Vysvetlenie prstencového kovania vs. kovanie s otvorom vs valcovaného prstencového kovania

Prstencové kovanie, voľné kovanie a valcované prstencové kovanie sú tri odlišné procesy spracovania kovov — každý je vhodný pre rôzne geometrie dielov, objemy výroby a konštrukčné požiadavky. Stručne povedané: kovanie valcovaných krúžkov je najúčinnejšou metódou na výrobu bezšvíkových krúžkov s vynikajúcou štruktúrou zrna; voľné kovanie ponúka maximálnu flexibilitu pre veľké, zákazkové alebo maloobjemové tvary; a prstencové kovanie je širšia kategória, ktorá zahŕňa oboje. Pochopenie rozdielov pomáha inžinierom a tímom obstarávania vybrať ten správny proces z hľadiska nákladov, výkonu a času prípravy.

Čo vlastne znamená kovanie prsteňov

Prstencové kovanie je všeobecný pojem, ktorý opisuje akýkoľvek proces kovania, pri ktorom sa vyrába prvok v tvare prstenca – dutá, valcová časť s okrúhlym prierezom. Kategória zahŕňa valcované prstencové kovanie (dominantná priemyselná metóda) a techniky voľného kovania prispôsobené pre geometriu prstencov.

Všetky metódy prstencového kovania zdieľajú pôsobenie tlakovej sily na zahriaty kovový predvalok, čím sa zjemňuje štruktúra zŕn a vytvárajú sa mechanické vlastnosti oveľa lepšie ako odliatky alebo obrábaný tyčový materiál. Kované krúžky sa používajú v leteckých turbínach, tlakových nádobách, prírubách veternej energie, ložiskách a zariadeniach ťažkého priemyslu – všade tam, kde sa nedá vyjednávať vysoký pomer pevnosti k hmotnosti a spoľahlivosť pri cyklickom namáhaní.

Valcované prstencové kovanie : Proces a výhody

Valcované prstencové kovanie – tiež nazývané prstencové valcovanie – je špecializovaný proces kovania za tepla, ktorý začína predtvarovaným predliskom v tvare šišky (prepichnutým blokom) a postupne sa valcuje medzi poháňaným valcom a vodiacim valcom, aby sa zmenšila hrúbka steny a zväčšil sa priemer. Axiálny valec súčasne riadi výšku.

Proces valcovania krúžkov krok za krokom

1. Okrúhly predvalok sa nareže na presnú hmotnosť a zahreje sa na teplotu kovania materiálu – zvyčajne 1 100 °C až 1 250 °C pre uhlíkovú oceľ alebo vyššie pre superzliatiny.
2. Predvalok sa upchá (axiálne stlačí), aby sa zväčšil priemer a zmenšila výška, potom sa dieruje, aby sa vytvoril centrálny otvor – tvoriaci prstenec predlisku.
3. Predlisok sa umiestni na kruhovú valcovňu. Hlavný valec sa otáča a poháňa krúžok, zatiaľ čo vodiaci valec vyvíja radiálny tlak a postupne stenčuje stenu.
4. Axiálne (kónické) valce kontrolujú výšku krúžku a zabraňujú rozšíreniu počas procesu valcovania.
5. Krúžok rastie v priemere, kým sa nedosiahnu cieľové rozmery. Strediace valce zachovávajú zaoblenie v celom rozsahu.

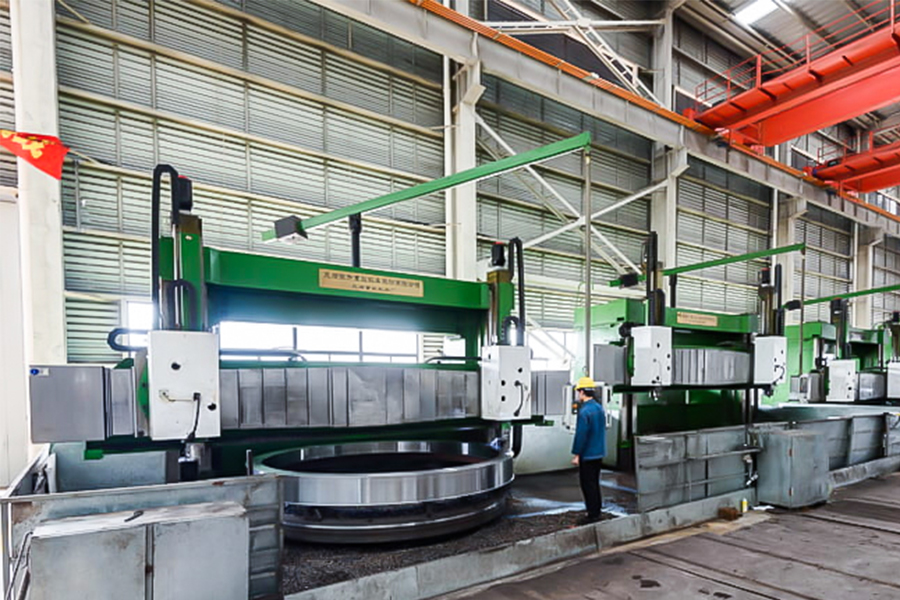

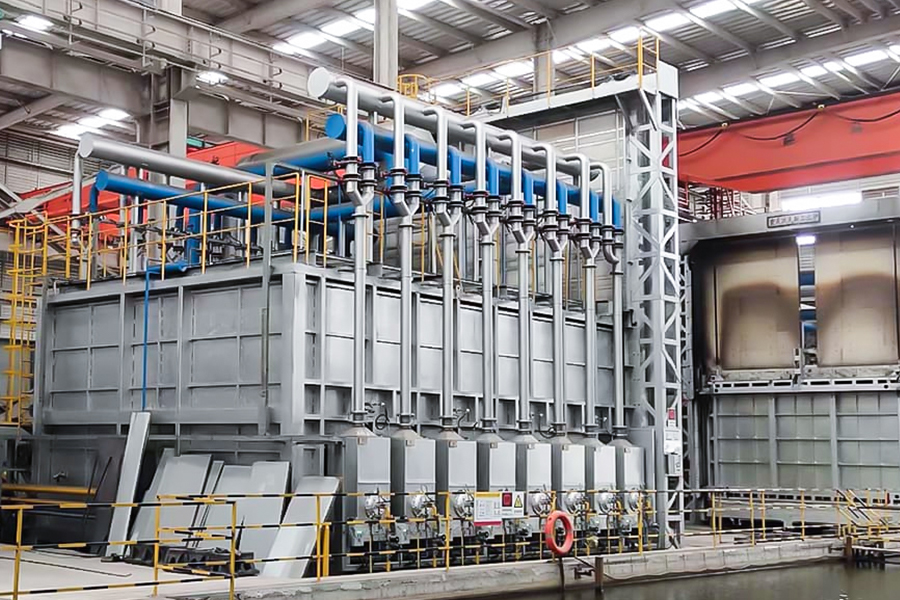

6. Krúžok sa vyberie, nechá sa kontrolovaným spôsobom vychladnúť a potom sa tepelne spracuje, skontroluje a opracuje nahrubo alebo na konečnú úpravu.

Prečo valcované prstencové kovanie produkuje vynikajúce mechanické vlastnosti

Valcovanie spôsobí, že tok zrna kovu po obvode sleduje obrys krúžku. Toto obvodová orientácia zŕn je kľúčovou štrukturálnou výhodou – vyrovnáva najsilnejší smer materiálu s namáhaním prstenca, ktorému bude krúžok vystavený v prevádzke. Naproti tomu prstenec vyrobený z pevnej tyče má radiálne prerušený tok zrna, čím sú slabšie roviny vystavené prevádzkovému zaťaženiu.

V praxi môžu valcované prstencové výkovky z ocele AISI 4140 dosiahnuť pevnosť v ťahu presahujúcu 1 000 MPa s hodnotami rázovej húževnatosti, ktorým sa odliatky z rovnakej zliatiny nemôžu rovnať. V prípade titánových krúžkov (Ti-6Al-4V) pre letectvo a kozmonautiku výkovky valcovaných krúžkov bežne spĺňajú špecifikácie AMS 4928 a AMS 6931 s konzistentnou únavovou životnosťou kritickou pre rotujúce komponenty.

Rozsah veľkostí a materiály

Prstencové valcovne môžu vyrábať krúžky od malých ako 75 mm v priemere až do 10 metrov alebo viac v priemere pre veľké príruby a komponenty tlakových nádob. Hrúbka stien môže byť 12 mm alebo ťažká niekoľko stoviek milimetrov. Bežné materiály zahŕňajú:

• Uhlíkové a legované ocele (AISI 1045, 4140, 4340)
• Nehrdzavejúce ocele (304, 316, 17-4 PH)
• Zliatiny titánu (Ti-6Al-4V, Ti-3Al-2,5V)
• Niklové superzliatiny (Inconel 718, Waspaloy, René 41)
• Zliatiny hliníka (6061, 7075)
• Zliatiny medi a bronzu

Otvorené zápustkové kovanie : Proces a kedy je to správna voľba

Otvorené zápustkové kovanie (tiež nazývané voľné kovanie alebo kováčske kovanie) tvaruje zahriaty kovový obrobok medzi ploché, V-tvarované alebo tvarované zápustky, ktoré úplne neuzatvárajú materiál. Operátor premiestňuje a otáča obrobok medzi zdvihmi kladiva alebo lisu, aby postupne dosiahol požadovaný tvar. Neexistujú žiadne uzavreté odtlačky - odtiaľ výraz „otvorený“.

Ako otvoreným zápustkovým kovaním vznikajú prstene

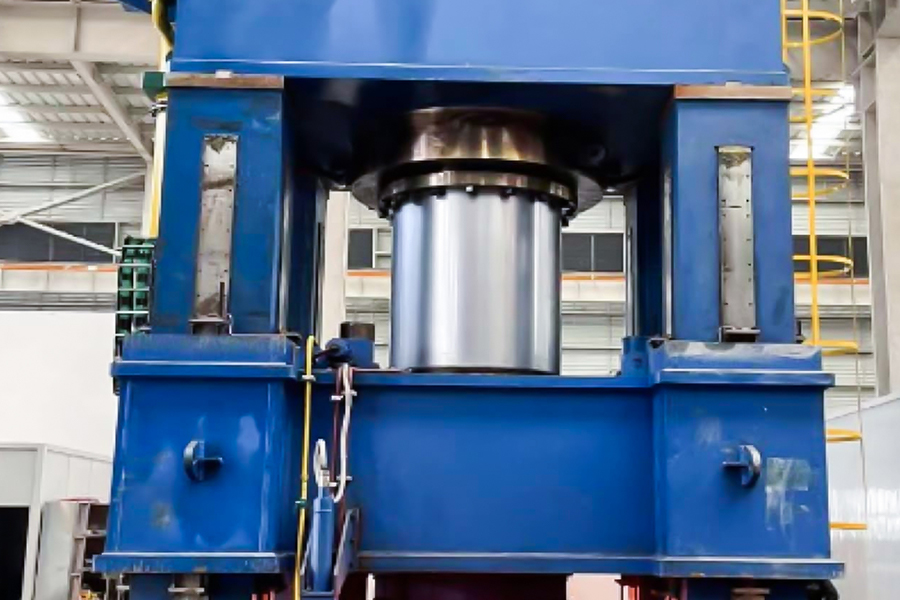

Na výrobu prstencového tvaru pomocou otvoreného zápustkového kovania operátor upchá predvalok, prerazí otvor cez jeho stred a potom použije tŕňovú tyč vloženú cez otvor spolu s plochým horným lisovníkom na vykovanie prstenca jeho postupným otáčaním pod lisom. Ide o pomalší proces, ktorý je náročnejší na prácu ako valcovanie krúžkov, a rozmerové tolerancie sú – zvyčajne – podstatne širšie ±3 mm až ±10 mm alebo viac v porovnaní s užšími toleranciami dosiahnuteľnými pri prstencovom valcovaní.

Prednosti otvoreného zápustkového kovania

• Neobmedzená tvarová flexibilita — Voľné kovanie môže produkovať hriadele, kotúče, náboje, valce a zložité vlastné profily, ktoré prstencové valcovne nedokážu prispôsobiť.
• Veľmi veľké veľkosti dielov — lisy s otvorenými matricami môžu spracovávať ingoty vážiace stovky metrických ton, pričom vyrábajú komponenty s dĺžkou viac ako 20 metrov alebo prstence s priemerom niekoľkých metrov pre jadrové alebo petrochemické aplikácie.
• Nízke náklady na nástroje — nevyžadujú sa žiadne vlastné zápustky, vďaka čomu je kovanie v zápustke hospodárne pri jednorazových alebo veľmi maloobjemových súčiastkach, kde nie je možné odôvodniť investíciu do uzavretých zápustiek.
• Uzáver vnútorného defektu — progresívne opracovanie kovu prostredníctvom viacerých lisovacích zdvihov uzatvára vnútornú pórovitosť a segregáciu od pôvodného ingotu, čím sa zlepšuje celková pevnosť.

Obmedzenia otvoreného zápustkového kovania

• Široké rozmerové tolerancie vyžadujú značné množstvo materiálu na obrábanie, čím sa zvyšuje plytvanie materiálom a náklady na obrábanie.
• Tok zŕn je menej predvídateľný a konzistentný ako pri prstencovom valcovaní, najmä pri prstencových geometriách.
• Prevádzka náročná na prácu s dlhšími časmi cyklov ju znižuje nákladovo efektívnu pri stredne až veľkom objeme výroby.

Priame porovnanie: kovanie valcovaných krúžkov vs. kovanie v zápustke

Obrysové valcované prstencové kovanie: Pokročilá variácia

Štandardným valcovaním krúžkov sa vyrábajú krúžky s pravouhlým prierezom. Valcovanie obrysu (tiež nazývané valcovanie profilových krúžkov) používa tvarované valce na výrobu krúžkov so zložitými profilmi prierezu – T-profily, L-príruby, drážky alebo skosené steny – priamo počas procesu valcovania.

To dramaticky znižuje objem materiálu, ktorý sa musí odoberať obrábaním. Napríklad kotúčový krúžok turbíny prúdového motora vyrobený pomocou obrysového valcovania môže prísť do strojárne len s Zostáva odstrániť 15 % až 25 % materiálu v porovnaní s 50 % alebo viac pre krúžok kovaný v zápustke pravouhlého prierezu. Pri cenách leteckých zliatin – Inconel 718 môže stáť viac ako 50 USD/kg – už len táto úspora materiálu odôvodňuje dodatočné investície do nástrojov do tvarovaných valcov.

Priemyselné aplikácie podľa typu procesu

Normy kvality a kontrola kovaných prsteňov

Kované krúžky pre kritické aplikácie musia spĺňať prísne materiálové a kontrolné normy. Spoločné normy aplikované na valcované prstencové výkovky a výkovky v zápustke zahŕňajú:

• ASTM A290 — krúžky z uhlíkovej a legovanej ocele pre turbíny a prídržné krúžky
• ASTM A694 — výkovky z uhlíkovej a legovanej ocele pre vysokotlakové prevodové príruby
• AMS 2375 — prstencové výkovky zo zliatiny niklu pre letecké aplikácie
• EN 10243 — Európska norma pre oceľové zápustkové výkovky (použiteľné tolerancie)
• ASME oddiel IX / oddiel VIII — výkovky pre tlakové nádoby a kotly

Inšpekcia zvyčajne zahŕňa ultrazvukové testovanie (UT) na detekciu vnútorných diskontinuít, kontrolu magnetických častíc (MPI) alebo testovanie prienikom kvapaliny (LPT) na povrchové defekty, overovanie rozmerov a testovanie mechanických vlastností zo skúšobných kupónov kovania reprezentujúcich každú dávku tepla a kovania.

Výber správnej metódy kovania pre vašu aplikáciu

Pri špecifikovaní procesu prstencového kovania použite tieto praktické rozhodovacie kritériá:

• Ak je dielom krúžok alebo príruba a objem je jeden kus alebo vyšší — valcované prstencové kovanie je takmer vždy lepšou voľbou z hľadiska ceny, kvality zrna a takmer čistého tvaru.
• Ak diel vyžaduje zložitý nekrúžkový profil alebo je veľmi veľký — Zápustkové kovanie poskytuje tvarovú flexibilitu a mierku, ktorú prstencové valcovanie nedokáže.
• Ak sú náklady na obrábanie a plytvanie materiálom hlavným problémom — špecifikovať tvarové valcované prstencové kovanie, aby sa minimalizoval pomer odkúpenia a odletu, najmä v drahých zliatinách.
• Ak sa vyžaduje dokumentácia integrity konštrukcie — oba procesy môžu spĺňať požiadavky úplnej sledovateľnosti a kontroly treťou stranou; potvrďte, že váš dodávateľ je certifikovaný podľa príslušnej normy ASTM, AMS alebo EN pre vašu aplikáciu.
• Ak je dodacia lehota kritická — valcované prstencové kovanie vo všeobecnosti ponúka kratšie dodacie lehoty pre štandardné geometrie kvôli absencii zákazkovej výroby zápustiek a rýchlejším cyklom na kus.
