Sprievodca výkovkami z uhlíkovej, zliatinovej, nehrdzavejúcej a niklovej ocele

Výkovky z uhlíkovej ocele ponúkajú najlepší pomer ceny a pevnosti pre všeobecné konštrukčné aplikácie; výkovky z legovanej ocele poskytujú vylepšené mechanické vlastnosti pre náročné zaťaženie a teplotné podmienky; výkovky z nehrdzavejúcej ocele poskytujú odolnosť proti korózii pre chemické a potravinárske prostredia; a výkovky z legovanej ocele na báze niklu sú jedinou praktickou voľbou pre použitie pri extrémnych teplotách a vysokej korózii nad 650 °C. Tieto štyri kategórie materiálov kovania nie sú vzájomne zameniteľné – každá sa týka špecifického súboru prevádzkových podmienok a výber nesprávnej kategórie má za následok buď nákladnú nadmernú špecifikáciu alebo predčasné zlyhanie komponentov. Samotný proces kovania – ktorý zjemňuje štruktúru zŕn, eliminuje vnútornú pórovitosť a zosúlaďuje tok vlákien s dráhami napätia komponentu – zosilňuje prirodzené výhody každej triedy zliatin nad rámec toho, čo môže dosiahnuť odlievanie alebo obrábanie z tyčového materiálu.

Prečo je proces kovania dôležitý vo všetkých triedach zliatin

Pred preskúmaním každej kategórie materiálov je dôležité pochopiť, čo proces kovania prispieva k výkonu komponentov bez ohľadu na typ zliatiny. Kovanie spracováva kov nad jeho rekryštalizačnou teplotou (kovanie za tepla) alebo pod ňou (kovanie za studena a za tepla), pričom sa aplikuje tlaková sila cez matrice, aby sa predvalok deformoval do požadovaného tvaru. Toto mechanické opracovanie prináša tri štrukturálne výhody, ktoré sa priamo premietajú do výkonu komponentov:

• Zjemnenie zrna: Mechanická deformácia rozbije hrubú dendritickú zrnitú štruktúru odlievaného predvalku a vytvorí jemnejšiu, rovnomernejšiu veľkosť zrna. Jemnejšia štruktúra zrna zlepšuje pevnosť v ťahu, odolnosť proti únave a rázovú húževnatosť vo všetkých typoch zliatin.
• Odstránenie pórovitosti a segregácie: Tlakové sily kovania zrútia vnútorné dutiny, plynové póry a dendritické segregačné zóny prítomné vo východiskovom ingote alebo ingotu, čím sa vytvorí úplne hustá, homogénna mikroštruktúra. Liate komponenty ekvivalentnej veľkosti si zachovávajú tieto chyby, pokiaľ nie sú vystavené izostatickému lisovaniu za tepla (HIP).
• Zarovnaný tok zrna (tok vlákna): Riadená konštrukcia lisovnice usmerňuje tok materiálu tak, aby línie toku zrna sledovali obrys hotového komponentu, a nie aby boli rezané obrábaním. Napríklad kovaná ojnica má kontinuálny tok zrna cez telo tyče a okolo polomeru otvoru – čo výrazne zlepšuje únavovú životnosť v bodoch koncentrácie napätia v porovnaní s alternatívou obrábanou z tyče.

Praktický dôsledok týchto výhod je merateľný: výkovky typicky vykazujú o 20 – 30 % vyššiu pevnosť v ťahu, o 15 – 25 % vyššiu medzu klzu a podstatne lepšiu odolnosť proti únave a nárazu než liate komponenty rovnakého zloženia zliatiny a nominálnej geometrie. Táto štrukturálna prevaha je konzistentná s uhlíkovou oceľou, legovanou oceľou, nehrdzavejúcou oceľou a zliatinovými výkovkami na báze niklu, vďaka čomu je kovanie preferovaným výrobným procesom všade tam, kde je spoľahlivosť komponentov pri cyklickom alebo rázovom zaťažení kritická.

Výkovky z uhlíkovej ocele : Workhouse priemyselnej výroby

Výkovky z uhlíkovej ocele sa vyrábajú z ocelí obsahujúcich 0,10 – 0,60 % uhlíka s mangánom ako primárnym sekundárnym legujúcim prvkom a minimálnymi zámernými prídavkami iných prvkov. Predstavujú najväčší objemový segment globálneho kováčskeho priemyslu, čo predstavuje odhad 60–65 % hmotnosti všetkých oceľových výkovkov .

Klasifikácia tried a mechanické vlastnosti

Výkovky z uhlíkovej ocele sú klasifikované predovšetkým podľa obsahu uhlíka, ktorý určuje dosiahnuteľný rozsah pevnosti a odozvu tepelného spracovania:

• Nízky obsah uhlíka (0,10 – 0,25 % C, napr. AISI 1018, 1020): Pevnosť v ťahu 380–520 MPa, vysoká ťažnosť (ťažnosť 25–35 %), výborná zvárateľnosť. Používa sa v častiach automobilových karosérií, spojoch poľnohospodárskych zariadení a štrukturálnych prírubách, kde na tvarovateľnosti záleží viac ako na maximálnej pevnosti.
• Stredný uhlík (0,30 – 0,50 % C, napr. AISI 1040, 1045): Pevnosť v ťahu 600–800 MPa po normalizácii, do 1 000 MPa po uhasení a temperovaní. Najpoužívanejší sortiment pre konštrukčné výkovky vrátane kľukových hriadeľov, ojníc, ozubených kolies a hriadeľov náprav.
• Vysoký obsah uhlíka (0,55 – 0,70 % C, napr. AISI 1060, 1070): Pevnosť v ťahu 800–1 000 MPa, vyššia tvrdosť, znížená zvárateľnosť. Používa sa v koľajnicových komponentoch, pružinách a výkovkoch odolných voči opotrebovaniu, kde je primárnou požiadavkou tvrdosť povrchu.

Procesy kovania uhlíkovej ocele

Teplotný rozsah kovania pre uhlíkové ocele je 1 100 až 1 250 °C na kovanie za tepla. Typy so stredným a vysokým obsahom uhlíka sú zvyčajne normalizované (chladené vzduchom od približne 870 °C) alebo kalené a temperované po kovaní, aby sa dosiahli špecifikované mechanické vlastnosti. Teplota popúšťania sa nastavuje tak, aby vyvážila pevnosť a húževnatosť – vyššie teploty popúšťania spôsobujú nižšiu pevnosť, ale lepšiu odolnosť proti nárazu, čo je kompromis, ktorý sa líši podľa požiadaviek aplikácie.

Aplikácie a obmedzenia

Výkovky z uhlíkovej ocele sú predvolenou voľbou pre:

• Komponenty automobilového hnacieho ústrojenstva (kľukové hriadele, ojnice, vačkové hriadele, diferenciály)
• Stavebné a banské zariadenia (zuby rýpadiel, vrtáky, kladivá)
• Príruby tlakových nádob a potrubné armatúry (ASTM A105 pre príruby z uhlíkovej ocele pri okolitej teplote)
• Železničné komponenty (náboje kolies, nápravy, spojky)

Primárne obmedzenia výkovkov z uhlíkovej ocele sú slabá odolnosť proti korózii (vyžadujúce ochranné nátery vo väčšine vonkajších aplikácií), obmedzená pevnosť pri zvýšených teplotách (vo všeobecnosti nevhodné vyššie 400 °C pre trvalú nosnosť) a obmedzenú prekaliteľnosť vo veľkých prierezoch, kde je legovaná oceľ nevyhnutná na dosiahnutie prekalenia.

Výkovky z legovanej ocele : Vylepšený výkon prostredníctvom kompozičného inžinierstva

Výkovky z legovanej ocele sa vyrábajú z ocelí obsahujúcich zámerné pridania jedného alebo viacerých legujúcich prvkov – chrómu, molybdénu, niklu, vanádu, mangánu alebo ich kombinácií – na úrovniach, ktoré prinášajú merateľné zlepšenia mechanických vlastností, kaliteľnosti alebo výkonu pri zvýšených teplotách nad rámec toho, čo môže dosiahnuť samotný uhlík.

Kľúčové legujúce prvky a ich prínos

• Chróm (Cr, 0,5 – 2,0 %): Zlepšuje vytvrditeľnosť, odolnosť proti opotrebovaniu a odolnosť voči oxidácii pri zvýšených teplotách. Prítomný vo väčšine stredne legovaných a vysokopevnostných legovaných ocelí.
• Molybdén (Mo, 0,15 – 0,5 %): Výrazne zvyšuje prekaliteľnosť v hrubých profiloch, zlepšuje odolnosť proti tečeniu pri zvýšených teplotách (do 550°C) a znižuje náchylnosť na krehnutie pri popúšťaní. Často sa používa v kombinácii s chrómom (Cr-Mo ocele ako AISI 4130, 4140, 4142).
• Nikel (Ni, 1,5 – 4,0 %): Zlepšuje húževnatosť a odolnosť proti nárazu, najmä pri teplotách pod nulou. Používa sa vo výkovkoch pre nízkoteplotné tlakové nádoby (3,5% Ni ocele pre prevádzku do -100°C) a v konštrukčných oceliach Ni-Cr-Mo.
• Vanád (V, 0,05 – 0,15 %): Vytvára jemné karbidové zrazeniny, ktoré odolávajú rastu zŕn počas kovania a poskytujú precipitačné vytvrdzovanie po tepelnom spracovaní. Používa sa v nástrojových oceliach a vysokopevnostných nízkolegovaných (HSLA) výkovkoch.
• Mangán (Mn, 1,0 – 1,8 %): Zlepšuje kaliteľnosť a pevnosť pri zachovaní zvariteľnosti. Primárny legujúci prvok v triedach HSLA používaný na konštrukčné výkovky.

Bežné triedy kovania legovaných ocelí a ich vlastnosti

Veľkosť sekcie a výhoda kaliteľnosti

Jednou z najdôležitejších výhod výkovkov z legovanej ocele oproti uhlíkovej oceli je prekaliteľnosť vo veľkých prierezoch . Stredne uhlíková oceľ (AISI 1045) kalená od 850 °C dosahuje plný martenzit len do hĺbky približne 10-15 mm z povrchu v tyči s priemerom 100 mm – jadro zostáva mäkším perlitom/bainitom. AISI 4140 (Cr-Mo) dosahuje plný martenzit v a Priemer 50-75 mm oddiel; AISI 4340 (Ni-Cr-Mo) to rozširuje na 100–150 mm . To je rozhodujúce pre veľké kované hriadele, zápustky a konštrukčné diely, kde sa vyžadujú jednotné mechanické vlastnosti v celom priereze.

Výkovky z nehrdzavejúcej ocele : Odolnosť proti korózii spĺňa konštrukčné vlastnosti

Nerezové výkovky obsahujú min 10,5% chrómu , ktorý na povrchu vytvára pasívny film oxidu chrómu, ktorý odoláva oxidácii a korózii. Kombinácia odolnosti proti korózii s mechanickými vlastnosťami a štrukturálnymi výhodami procesu kovania robí z výkovkov z nehrdzavejúcej ocele štandardnú voľbu pre chemické spracovanie, potravinárske a nápojové, námorné a jadrové aplikácie, kde je životnosť materiálu v agresívnom prostredí rozhodujúcim konštrukčným kritériom.

Rodiny z nehrdzavejúcej ocele používané vo výkovkoch

Vo výkovkoch sa používajú štyri mikroštrukturálne rodiny z nehrdzavejúcej ocele, z ktorých každá má odlišný profil vlastností:

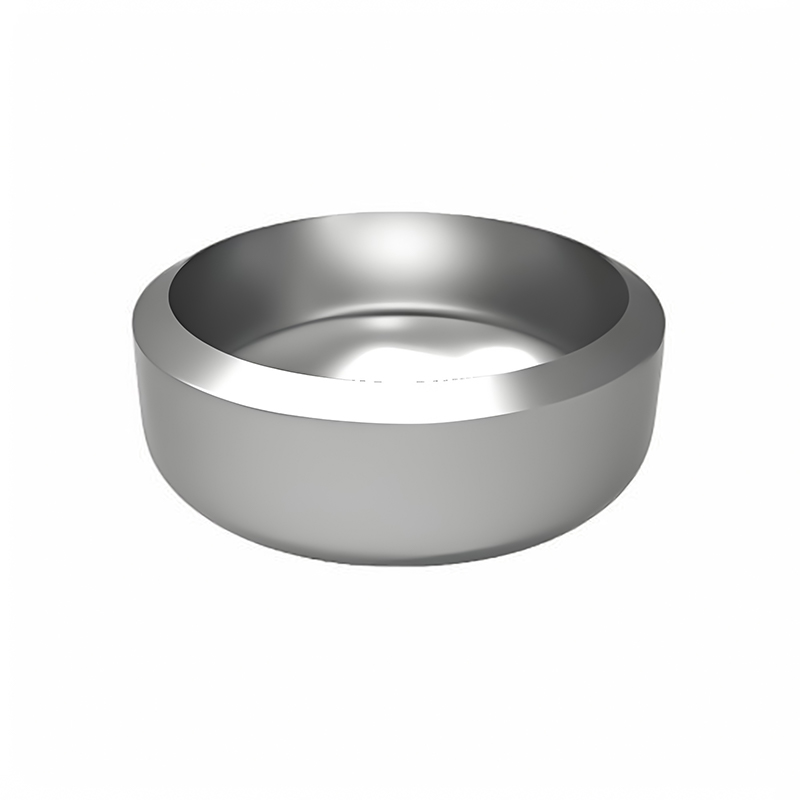

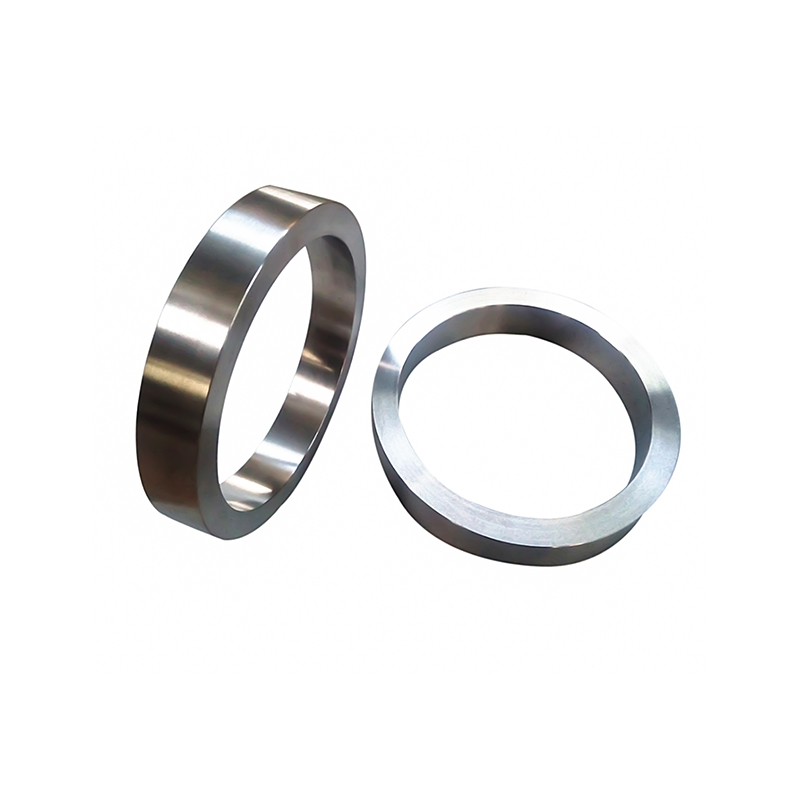

• Austenitické nehrdzavejúce ocele (napr. AISI 304, 316, 316L): Najrozšírenejšia kovaná nerezová rodina. Nemagnetické, vynikajúca odolnosť proti korózii, dobrá húževnatosť pri nízkych teplotách a dobrá zvárateľnosť. Nedá sa vytvrdiť tepelným spracovaním – spevnené spracovaním za studena alebo rozpúšťacím žíhaním, aby sa dosiahla maximálna odolnosť proti korózii. Typická pevnosť v ťahu 515–690 MPa v žíhanom stave. ASTM A182 F316/F316L je štandardná špecifikácia pre príruby a armatúry z nehrdzavejúcej ocele v chemickom spracovaní a aplikáciách na mori.

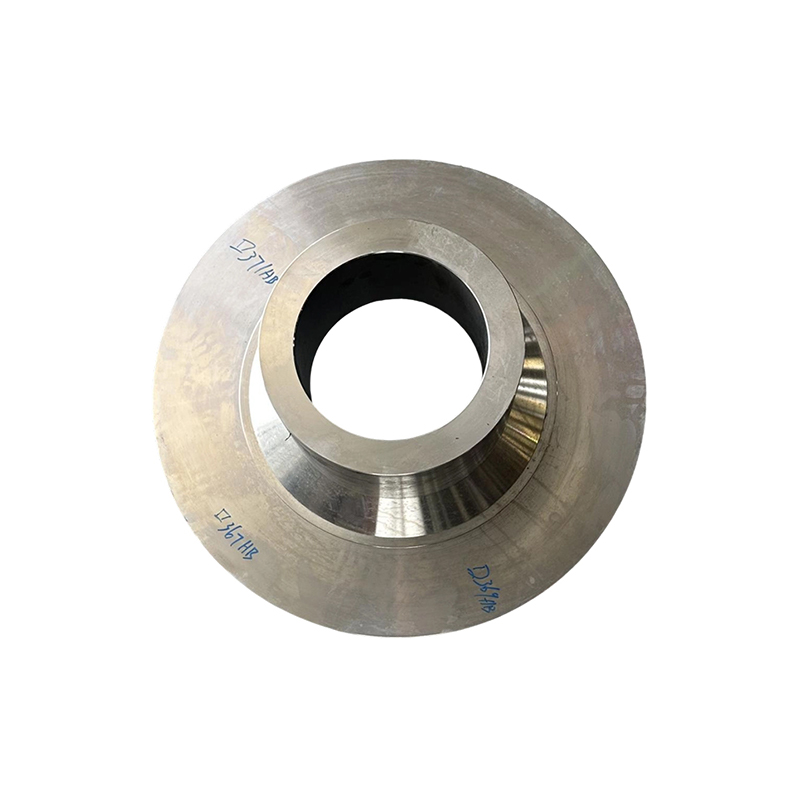

• Martenzitické nehrdzavejúce ocele (napr. AISI 410, 420, 17-4PH): Vyššia pevnosť ako austenitické druhy – až 1 310 MPa ťahová (17-4PH H900 stav) – so strednou odolnosťou proti korózii. Tepelne spracovateľný kalením. Používa sa v hriadeľoch čerpadiel, driekoch ventilov, lopatkách turbín a chirurgických nástrojoch, kde sa vyžaduje tvrdosť a odolnosť proti korózii.
• Feritické nehrdzavejúce ocele (napr. AISI 430, 446): Nižšie náklady ako austenitické, dobrá odolnosť proti oxidácii pri zvýšených teplotách, ale obmedzená húževnatosť v ťažkých profiloch. Menej často kované kvôli obmedzenej tvarovateľnosti a náchylnosti na rast zŕn pri spracovaní za tepla.

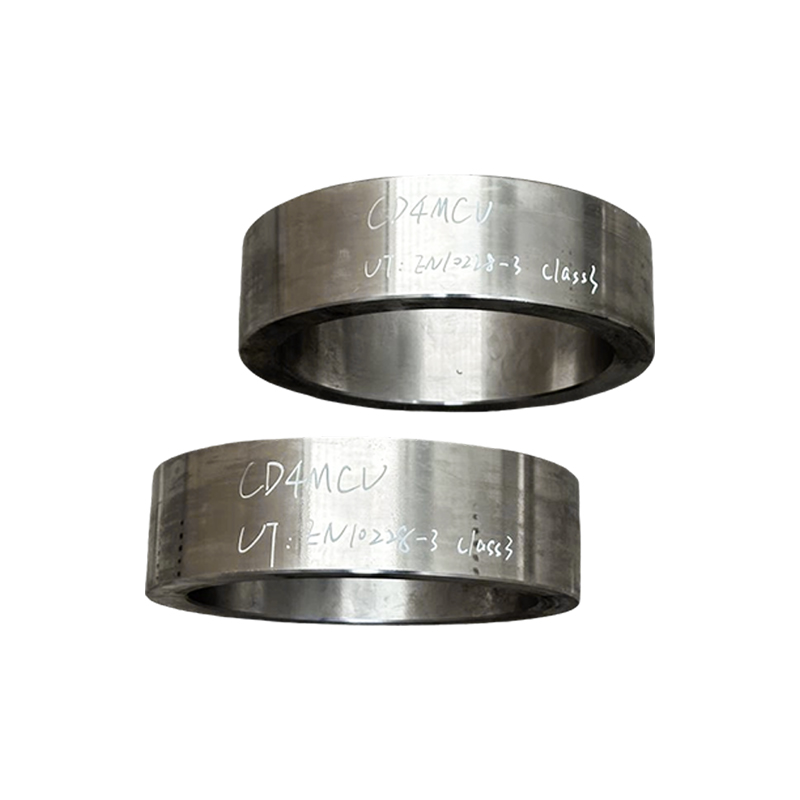

• Duplexné nehrdzavejúce ocele (napr. 2205, 2507, Super Duplex): Zmiešaná austenitovo-feritová mikroštruktúra poskytujúca pribl dvojnásobná medza klzu štandardných austenitických tried (typická výťažnosť 450–550 MPa oproti 200–240 MPa pre 316) pri zachovaní porovnateľnej odolnosti proti korózii. Duplexné a super duplexné výkovky sú čoraz viac špecifikované pre pobrežné ropné a plynové ventily, telesá čerpadiel a podmorské komponenty, kde sa vyžadujú vysoké tlaky a odolnosť voči koróznemu praskaniu spôsobenému chloridom.

Výzvy v oblasti kovania špecifické pre nehrdzavejúcu oceľ

Nerezové ocele predstavujú väčšie ťažkosti pri kovaní ako uhlíkové alebo nízkolegované ocele v dôsledku ich vyššieho napätia pri toku pri teplote kovania a užším teplotným oknám pri kovaní. Austenitické druhy rýchlo vytvrdzujú, čo si vyžaduje väčšiu tonáž lisu a viac medziľahlých žíhacích operácií vo viacstupňových výkovkoch. Duplexné triedy vyžadujú starostlivú kontrolu teploty medzi nimi 1 050 až 1 200 °C na udržanie správnej rovnováhy austenit-ferit – príliš nízka teplota vytvára nadmerný ferit, ktorý znižuje húževnatosť a odolnosť proti korózii. Tieto faktory prispievajú k 2-4x vyššie náklady výkovkov z nehrdzavejúcej ocele v porovnaní s ekvivalentnými výkovkami z uhlíkovej ocele.

Primárne aplikačné sektory

• Ropa a plyn: Ventily, príruby, armatúry (ASTM A182 F304/316/F51/F53), komponenty ústia vrtu a podmorské rozvody
• Chemické a petrochemické spracovanie: Obežné kolesá čerpadiel, vnútorné časti reaktora, hlavy kanálov výmenníka tepla a dýzy na manipuláciu s korozívnymi médiami
• Potraviny a liečivá: Telesá ventilov, armatúry a telesá čerpadiel vyžadujúce povrchy vyhovujúce FDA a kompatibilitu CIP (clean-in-place)
• Jadrová energia: Komponenty primárneho chladiaceho systému, vnútorné časti tlakovej nádoby reaktora a dýzy prístrojového vybavenia vyžadujúce odolnosť proti korózii a odolnosť proti krehnutiu spôsobenému žiarením

Výkovky z legovanej ocele na báze niklu: Výkon v extrémnych podmienkach

Výkovky zo zliatiny na báze niklu – často označované ako „výkovky zo superzliatiny“ – predstavujú technicky najvyspelejší a najnákladnejší segment kováčskeho priemyslu. Tieto zliatiny obsahujú 50-75% niklu ako prvok matrice s prídavkom chrómu, kobaltu, molybdénu, volfrámu, hliníka, titánu a nióbu, ktoré spoločne vytvárajú materiál schopný zachovať štrukturálnu integritu pri teplotách, pri ktorých všetky oceľové zliatiny účinne stratili svoju nosnosť.

Prečo niklová matrica umožňuje výkon pri extrémnych teplotách

Kryštálová štruktúra niklu FCC (face-centered cubic) je stabilná od kryogénnych teplôt až po teplotu blízko bodu topenia bez fázovej transformácie – na rozdiel od zliatin na báze železa, ktoré podliehajú prechodom BCC-FCC. Táto štrukturálna stabilita umožňuje zliatinám niklu udržať si užitočnú odolnosť proti tečeniu pri vyšších teplotách 70 – 75 % ich absolútnej teploty topenia , pomer výkonu, ktorému sa nevyrovná žiadna zliatina ocele.

Primárnym spevňujúcim mechanizmom v kovaných niklových superzliatinách je precipitačné vytvrdzovanie prostredníctvom tvorby gama-primárnych (γ') precipitátov – usporiadaných Ni3(Al,Ti) intermetalických častíc, ktoré sa tvoria koherentne v niklovej matrici a odolávajú dislokačnému pohybu aj pri zvýšených teplotách. Zliatiny s vysokým podielom γ' (ako Waspaloy, René 41 a IN-718) dosahujú medzu pevnosti pri tečení pri 760 °C, ktoré pri 500 °C prevyšujú najpevnejšie zliatiny ocele .

Bežné triedy kovania zliatin na báze niklu

Výzvy v procese kovania pre niklové superzliatiny

Niklové superzliatiny predstavujú najnáročnejšie podmienky kovania zo všetkých konštrukčných materiálov. Ich vysoká pevnosť za tepla – rovnaká vlastnosť, ktorá ich robí cennými v prevádzke – znamená, že vyžadujú veľmi vysoké kovacie tlaky a odolávajú deformácii pri pracovných teplotách. Medzi hlavné procesné výzvy patria:

• Úzke teplotné okná kovania: Mnohé niklové superzliatiny musia byť kované len v teplotnom rozsahu 50 až 100 °C —nad gama-primer solvus (aby sa umožnila deformácia), ale pod počiatočnou teplotou topenia. Výkyvy teploty mimo tohto okna spôsobujú buď praskanie pri vychladzovaní alebo začínajúce tavenie hraníc zŕn.
• Izotermické a takmer izotermické kovanie: Pokročilé výkovky turbínových kotúčov v zliatinách s vysokým podielom γ' vyžadujú izotermické kovanie vo vyhrievaných nástrojoch (teplota zápustky v rozmedzí 15–30°C teploty obrobku ), aby sa zabránilo ochladzovaniu povrchu a udržalo sa rovnomerné deformácie. To si vyžaduje špecializované vybavenie – zvyčajne veľké hydraulické alebo mechanické lisy s vyhrievanými nástrojmi – ktoré podstatne zvyšuje výrobné a prevádzkové náklady.
• Kontrola štruktúry zrna: Dotvarovanie, únava a lom výkovkov turbínových diskov sú mimoriadne citlivé na rovnomernosť veľkosti zrna. Veľkosť zrna musí byť prísne kontrolovaná pomocou presného namáhania, rýchlosti deformácie a riadenia teploty počas kovania. Tepelné spracovanie po kovaní je špecifikované na dosiahnutie cieľovej veľkosti zrna (typicky ASTM 8–12 pre kotúčové aplikácie) a požadovanej morfológie γ' precipitátu.
• Opotrebenie a cena nástrojov: Vysoké tokové napätie niklových superzliatin spôsobuje rýchle opotrebovanie lisovnice. Materiály zápustiek na kovanie zliatiny niklu sú samotné vysokolegované nástrojové ocele alebo zliatiny na báze niklu pre prácu za tepla s obmedzenou životnosťou, čo prispieva k 5-15x vyššie náklady výkovkov zo zliatiny niklu v porovnaní s ekvivalentnými výkovkami z uhlíkovej ocele.

Porovnanie všetkých štyroch kategórií materiálov kovania

Výber správneho kovacieho materiálu pre vašu aplikáciu

Výber materiálu pre výkovky nasleduje po sekvenčnom hodnotení servisných požiadaviek, pričom optimalizácia nákladov sa aplikuje až po potvrdení funkčných prahov. Nasledujúci rámec pokrýva primárne rozhodovacie kritériá v poradí priorít:

1. Definujte prevádzkovú teplotu: Ak sa vyžaduje trvalá nosnosť nad 650 °C, realizovateľné sú iba zliatiny na báze niklu a obmedzený počet austenitických nehrdzavejúcich tried (napr. 310S). Medzi 400 °C a 650 °C sú vhodné chróm-molybdénové legované ocele (F22, F91) alebo austenitické nehrdzavejúce ocele. Pri teplote nižšej ako 400 °C pokrývajú uhlíkové alebo legované ocele celý rozsah pevnosti.
2. Posúdenie korózneho prostredia: Pre kontakt s morskou vodou, minerálnymi kyselinami, organickými kyselinami alebo médiami obsahujúcimi chloridy je potrebná nehrdzavejúca oceľ (duplexná alebo austenitická) alebo zliatiny niklu. Pre oxidačné plyny pri zvýšenej teplote poskytujú niklové zliatiny alebo vysokochrómové ocele (9Cr, 12Cr) primeranú odolnosť voči oxidácii. Uhlíkové a legované ocele vyžadujú ochranné nátery vo všetkých korozívnych prostrediach.
3. Určite požiadavky na pevnosť a veľkosť sekcie: Tam, kde sú požadované pevnosti v ťahu nad 800 MPa v sekciách väčších ako 50 mm, legovaná oceľ (4140, 4340) nahrádza uhlíkovú oceľ. Pre požiadavky na pevnosť nad 1 000 MPa v kombinácii s odolnosťou proti korózii sú potrebné precipitačné vytvrdzované nehrdzavejúce (17-4PH) alebo niklové zliatiny.
4. Zvážte regulačné a kódové požiadavky: Aplikácie tlakových nádob a potrubí, ktoré sa riadia ASME oddiel VIII, ASME B31.3 alebo EN 13480 výslovne špecifikujú prípustné triedy materiálu. Letecké a obranné výkovky sa riadia špecifikáciami materiálov AMS, ASTM a OEM, ktoré zužujú výber materiálov na vopred kvalifikované triedy.
5. Optimalizujte náklady v rámci kvalifikovaného rozsahu: Akonáhle servisné prostredie eliminuje nevhodné kategórie materiálov, vyberte triedu s najnižšou cenou v rámci kvalifikovanej sady, ktorá spĺňa všetky mechanické, rozmerové a kontrolné požiadavky. V mnohých prípadoch materiál z vyššej zliatiny, ktorý si vyžaduje menší prídavok na obrábanie alebo menej opráv zvaru, viac než kompenzuje vyššie náklady na suroviny.
